DMX-Tester-Analyser TA-600
Der DMX-Tester-Analyzer TA-600 basiert auf einer Weitereintwicklung des DMX-Multi-Board.
Um in ein noch kleineres Gehäuse zu passen, wurde die Schaltung in SMD aufgebaut. Nur die beiden Treiber-ICs 75176BP sind als normale
DIP-ICs verbaut, um evtl. Reparaturen zu erleichtern. Mussten bei dem alten Tester noch die Treiber-ICs nachträglich angeschlossen werden,
sind auf der neuen Platine zwei ICs vorhanden (Senden/Empfangen). Um Energie zu sparen, wird das Sende-IC nur bei Bedarf aktiviert.

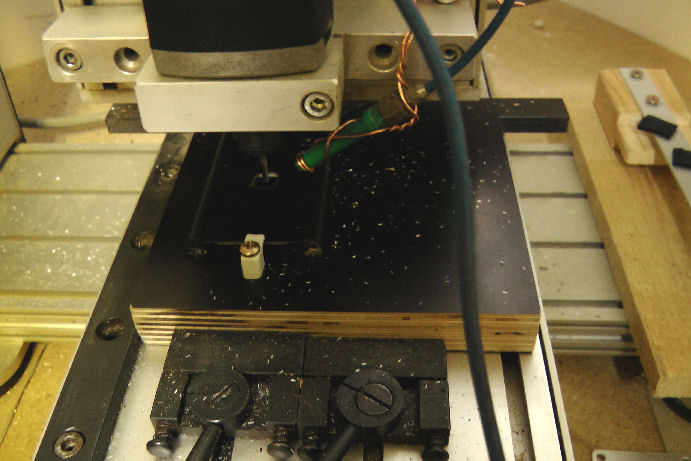

Das Gehäuse wurde auf einer CNC gefräst:

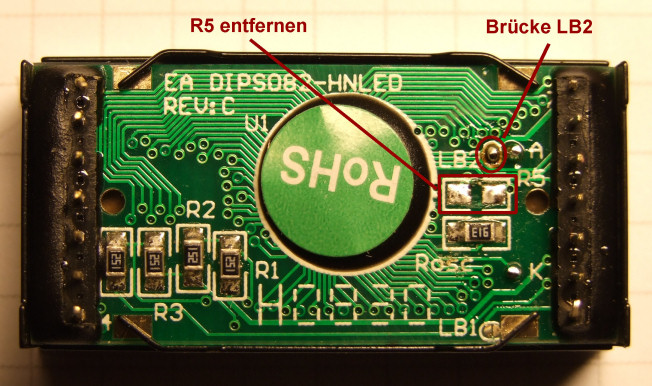

Für die Schaltbarkeit der Display-Beleuchtung muss ein Widerstand
am Display entfernt werden und eine Brücke gelötet werden:

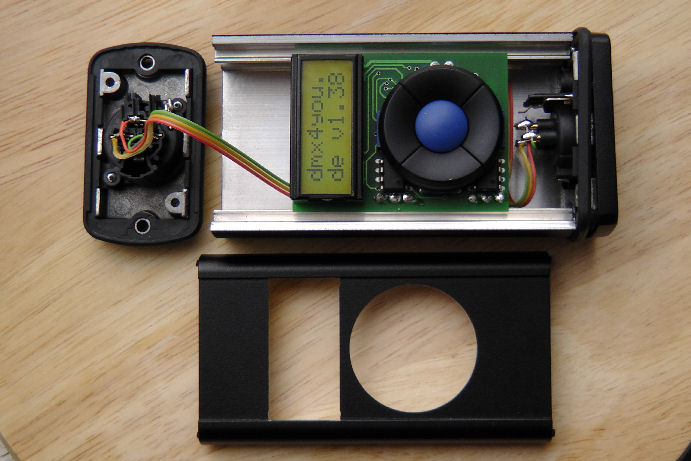

Im Gehäuse haben zwei Neutrikstecker/-buchsen Platz. Unter der Platine ist das Batteriefach mit drei Batterien Typ AAA.

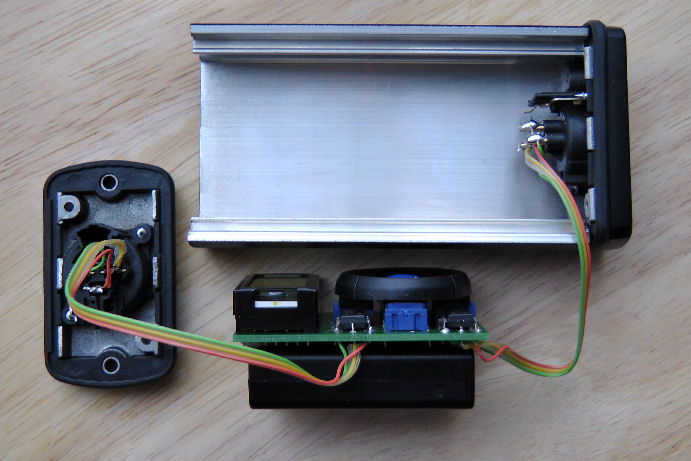

Die Platine wird durch die beiden Gehäuseteile fixiert:

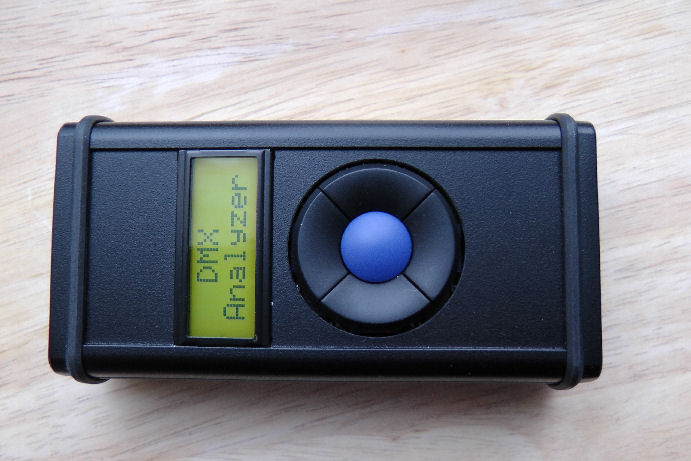

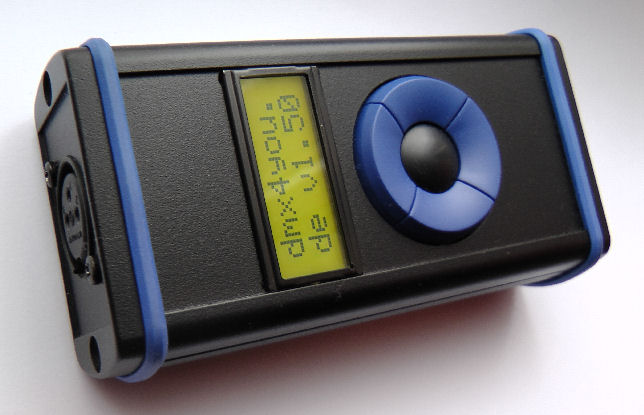

Fertig zusammengebaut im robusten Alugehäuse:
Oder in einer anderen Farbkombination:
Bauteileliste
| Pos |
Name |
Anzahl |
Beschreibung |
Bestellnummer Reichelt |
| 1 |
PCB |
1 |
Platine REV31 |
- |
| 2 |
IC1 |
1 |
ATMEL ATMEGA 8L8AU |
ATMEGA 8L8 TQ |
| 3 |
IC2 |
1 |
EEPROM 24C256 |
ST 24C256 MN6 |
| 4 |
IC3,IC4 |
2 |
SN 75176BP |
SN 75176BP |
| 5 |
Q1 |
1 |
Quarz 8MHz |
8,0000-HC49U-S |
| 6 |
LCD1 |
1 |
Display 2x8 LED E.A. |
LCD 082 DIP |
| 7 |
T1,T2 |
2 |
Transistor BC857B SMD |
BC 857B SMD |
| 8 |
T3 |
1 |
Transistor BC847B SMD |
BC 847B SMD |
| 9 |
R1,R2 |
2 |
Widerstand 3k3 |
SMD 1/4W 3,3K |
| 10 |
R3 |
1 |
Widerstand 15R |
SMD 1/4W 15 |
| 11 |
R4 |
1 |
Widerstand 22k |
SMD 1/4W 22K |
| 12 |
R5,R6 |
2 |
Widerstand 100R |
SMD 1/4W 100 |
| 13 |
R7 |
1 |
Widerstand 33k |
SMD 1/4W 33K |
| 14 |
R8 |
1 |
Widerstand 1k5 |
SMD 1/4W 1,5k |
| 15 |
C1,C2,C3,C4,C5,C6 |
6 |
Kondensator 100nF SMD |
X7R-G1206 100N |
| 16 |
C7,C8 |
2 |
Kondensator 22pF/63V SMD |
NPO-G1206 22P |
| 17 |
C9 |
1 |
Elko 22µF/10V |
SM 22/10RAD |
| 18 |
SW2 |
1 |
Taster Mitte |
TASTER 3FTL6 |
| 19 |
SW2 |
1 |
Kappe Mitte (sw) |
KAPPE 1ZC09 |
| 20 |
SW1,SW3,SW4,SW5 |
4 |
Taster Ring |
TASTER 3ATL6 |
| 21 |
SW1,SW3,SW4,SW5 |
4 |
Kappe Ring (bl) |
KAPPE 1ZB30 |
| 22 |
CON1 |
1 |
Stiftleiste 6 pol. |
MPE 088-2-006 |
| 23 |
- |
1 |
Batteriefach |
HALTER 3XAAA |
| 24 |
- |
1 |
Gehäuse Bopla |
ABPH 600-100 |
| 25 |
- |
2 |
Deckel Gehäuse |
ABD 600 |
| 26 |
- |
2 |
DMX Anschluss |
3 oder 5 Pol |

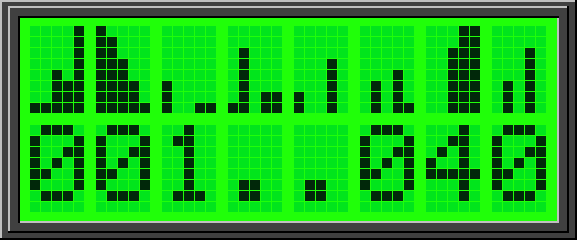

40 DMX Werte werden gleichzeitig als 8-Digit-Balken dargestellt:

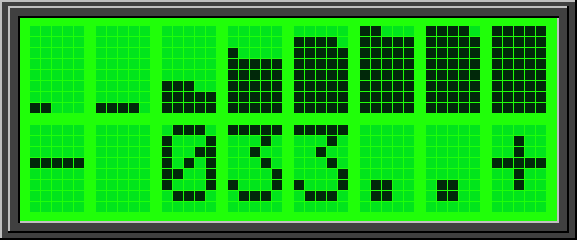

8 DMX Werte werden gleichzeitig als 40-Digit-Balken dargestellt:

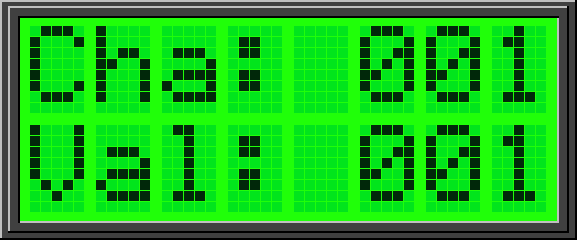

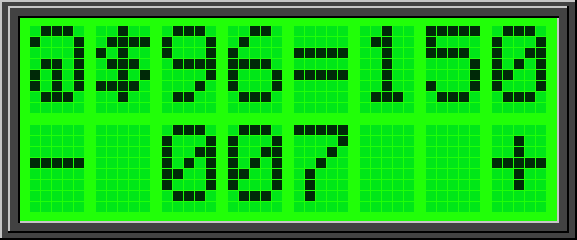

Einzelne Werte in dezimaler und hexadezimaler Ansicht:
Änderung TX Adressen und Werte über die vier Tasten (nur 5 Tastenversion):

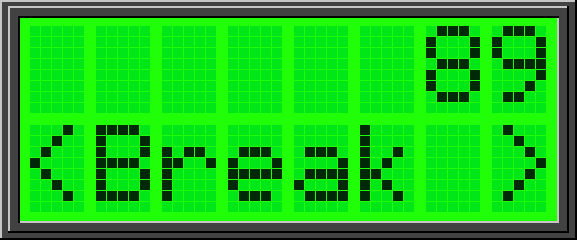

Messung der BREAK-Länge:

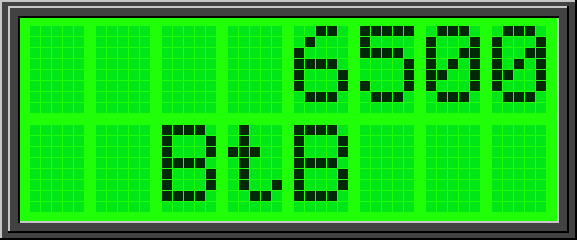

Messung des BREAK-Intervals:

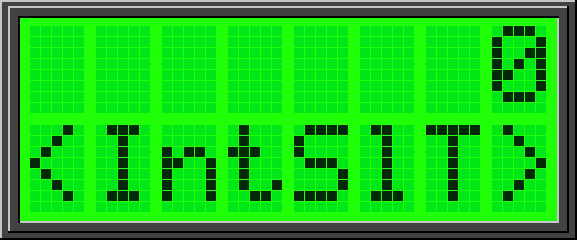

Messung der "InterSlotTime":

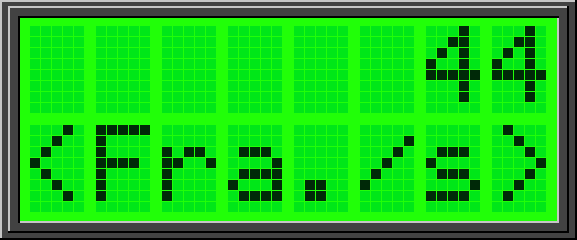

Messung der "Frames pro Sekunde":

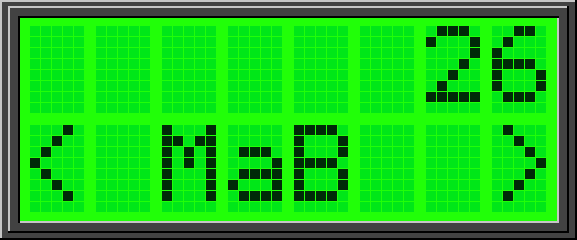

Messung der "Mark After Break":

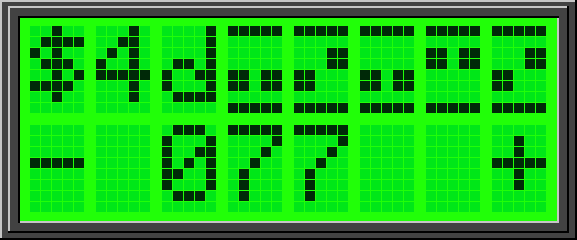

Umrechung in HEX und DIP:

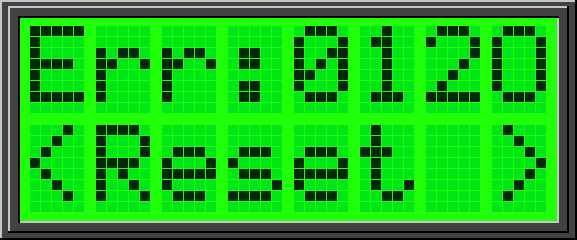

Fehlerzähler (1.Slot <> 0, 1.Stoppbit fehlt, 2.Stoppbit fehlt, Overflow):
Durchsteppen einens aktiven Kanals

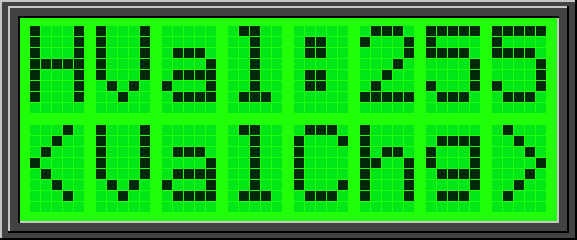

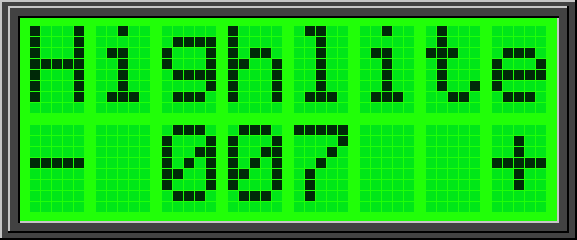

Änderung des Highlite-Wertes

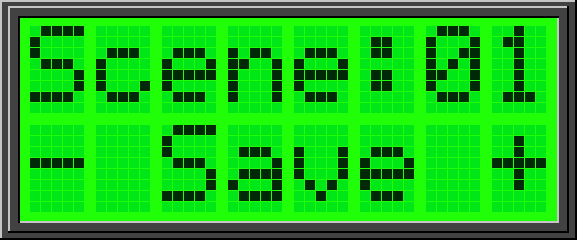

Speichern von 64 Szenen in EEPROM

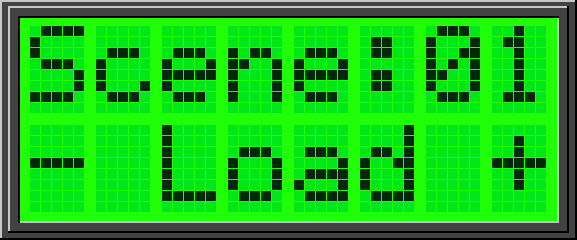

Aufrufen von 64 Szenen aus dem EEPROM

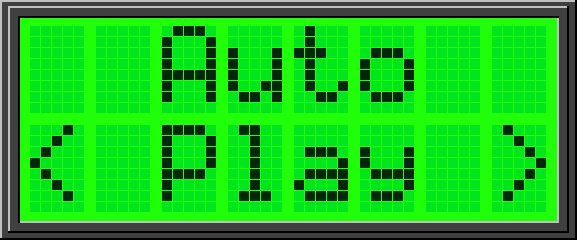

Autoplay: Automatisches Abspielen der Szenen 1-16

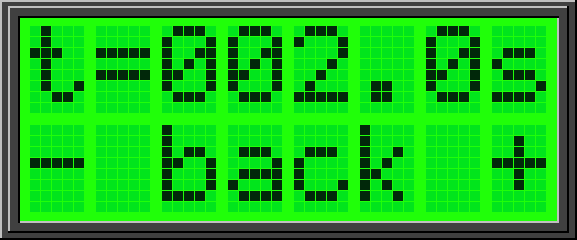

Änderung der Zeit für Autoplay von 0.1 - 300.0 Sekunden

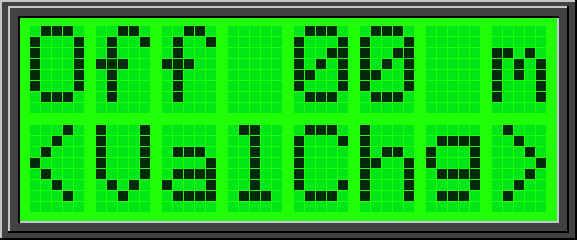

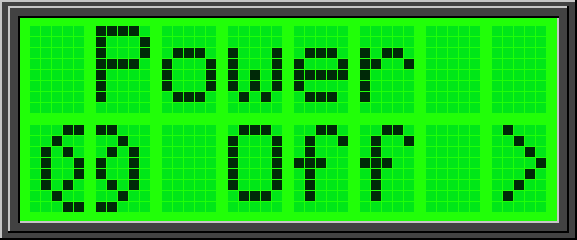

Optionales Power-Off nach x Minuten
Ein- und Ausschalten der Hintergrundbeleuchtung
Viele der neuen Funktionen sind noch nicht im alten Manual beschrieben. Am neuen Handbuch wird gearbeitet.
Die SMD Bauteile sind schon aufgelötet und auch das IC ist schon geflashed.
Der Kosten für einen Bausatz inkl. aller Teile ohne Gehäuse, Batteriehalter und Neutrikstecker liegen bei 140 Euro.
Das Gehäuse mit gefrästem Deckel, gefrästen Seitenteilen (für Neutrik), Batteriehalter und Neutrikstecker/-buchse kostet 155 Euro
