DMX-Analyser

Herzstück dieser Schaltung das DMX-Multi-Board:

DMX-Multi-Board

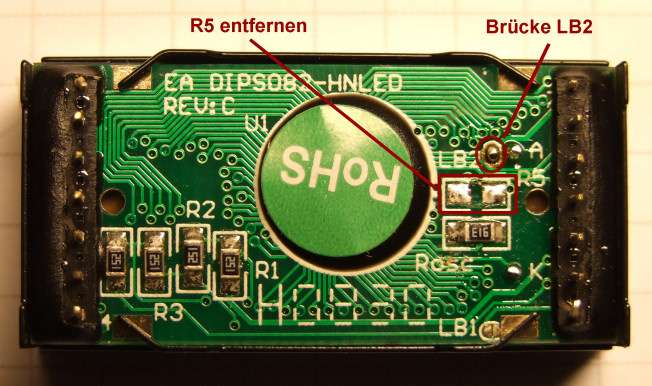

Für die Schaltbarkeit der Display-Beleuchtung muss ein Widerstand am Display entfernt werden und eine Brücke gelötet werden:

Änderung auf Display-Rückseite

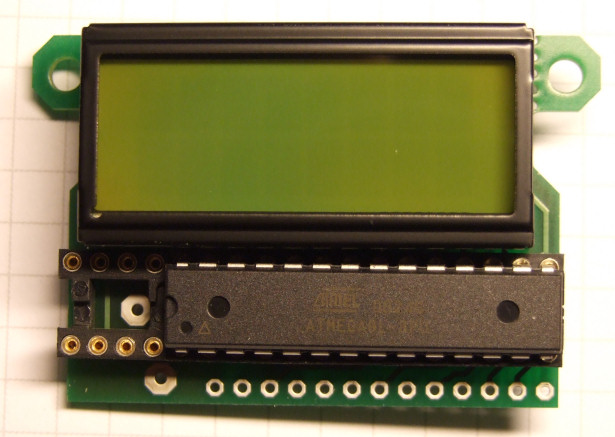

Das ist die Displayseite:

Seite



Das ist die Rückseite mit der Übersicht der Anschlüsse für die Tasten:

Rückseite

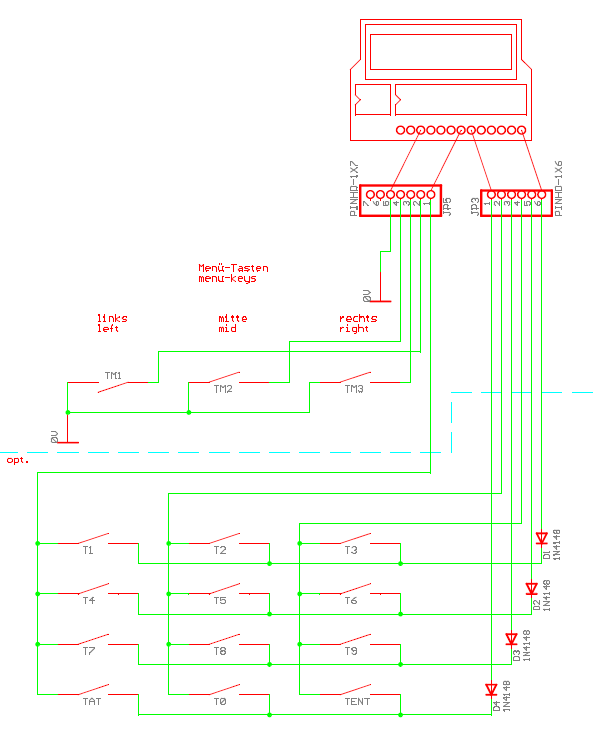

Die Tasten werden wie folgt angeschlossen (Der Betrieb mit nur 3 Menütasten ist möglich):

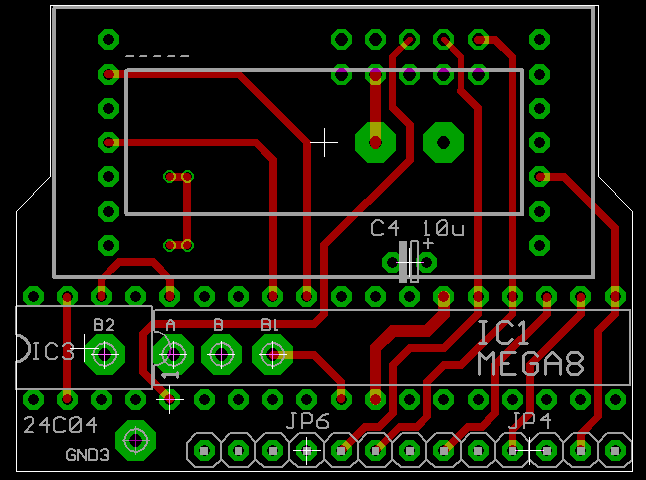

Bestückungsseite

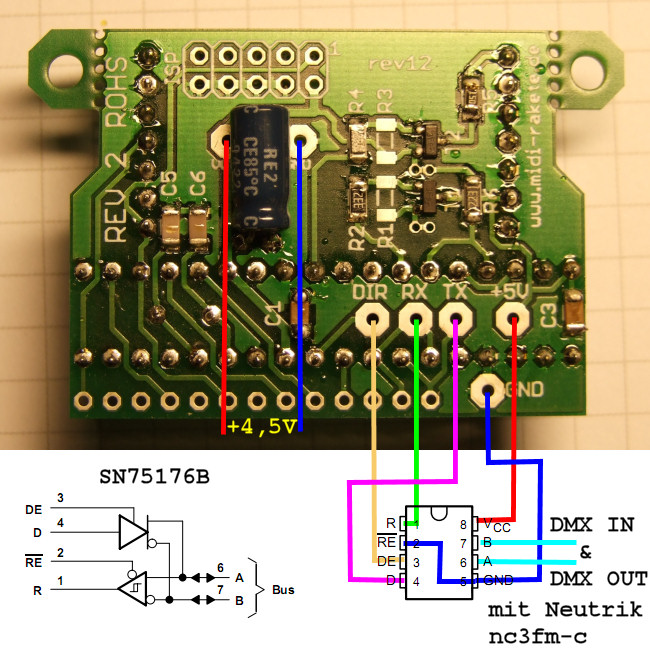

Der DMX-Tester verwaltet die DMX-Signale nur als TTL-Signale. Zur Anbindung an DMX wird noch ein "differential bus transceiver" wie z.B. dem SN75176 benötigt. Dadurch ist es möglich, die Platine in vorhandene Geräte einzubauen und direkt an 0V, +5V und DMX(TTL) anzuschließen. Wer will kann auch eine galvanische Trennung des DMX-Signals aufbauen. Die Schaltung gibt ein "DIR"-Signal für die Sende-Richtung TX oder RX aus. Dadurch ist es möglich den Bus-Transceiver als Sender und Empfänger zu nutzen und z.B. den Neutrik NC3FM-C convertCON zu benutzen (Stecker und Buchse in einem):

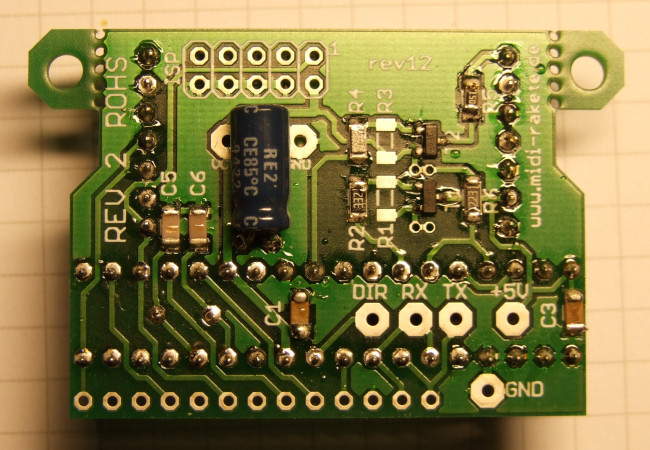

Lötseite

Bauteileliste

Pos Name Anzahl Beschreibung Bestellnummer Reichelt
1 PCB 1 Platine REV12 -
2 IC1 1 ATMEL ATMEGA8L-8PU ATMEGA 8L8 DIP
3 IC2 1 EEPROM 24C512 ST 24C512 BN6
4 - 1 IC-Sockel 28pol schmal GS 28P-S
5 - 1 IC-Sockel 8pol schmal GS 8P
6 Q1 1 Quarz 8MHz 8,0000-HC49U-S
7 LCD1 1 Display 2x8 LED E.A. LCD 082 DIP
8 T1,T2 2 Transistor BC857B SMD BC 857B SMD
9 R2,R4 2 Widerstand 3k3 SMD 1/4W 3,3K
10 R5 1 Widerstand 15R SMD 1/4W 15
11 R6 1 Widerstand 22k SMD 1/4W 22K
12 C2 1 Elko 22uF Radial SM 22/10RAD
13 C1,C3 2 Kondensator 100nF SMD X7R-G1206 100N
14 C5,C6 2 Kondensator 22pF/63V SMD NPO-G1206 22P


Firmware für IC bitte per Email anfragen. Fertig programmierte ATMEL ICs können für 10 Euro zzgl. Porto per Email bestellt werden.

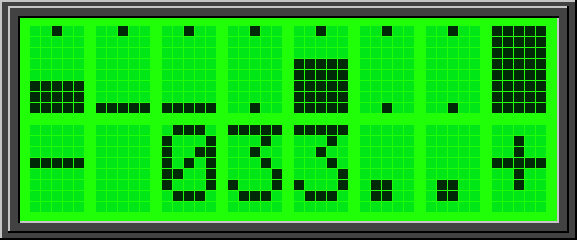

8 DMX Werte werden gleichzeitig als Balken dargestellt:
Wert Übersicht

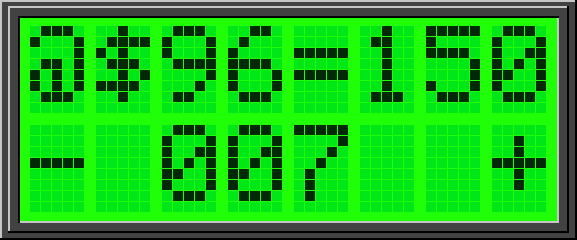

Einzelne Werte in dezimaler und hexadezimaler Ansicht:
genauer Wert

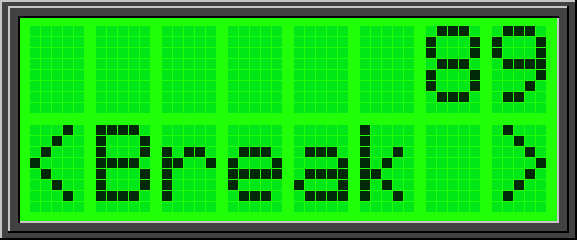

Messung der BREAK-Länge:
Break Länge

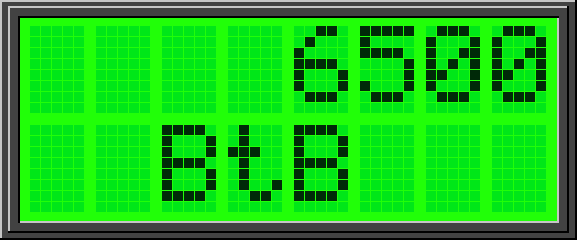

Messung des BREAK-Intervals:
Break to Break

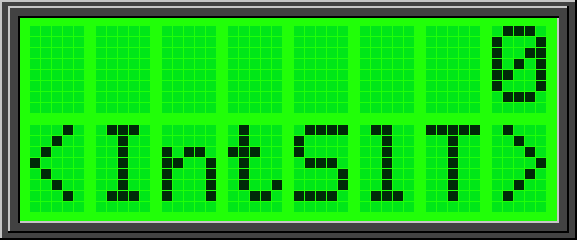

Messung der "InterSlotTime":
Inter Slot Time

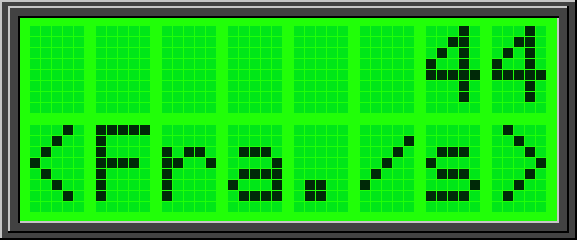

Messung der "Frames pro Sekunde":
Frames pro Sekunde

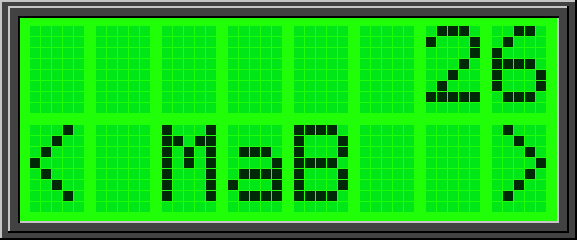

Messung der "Mark After Break":
Mark After Break

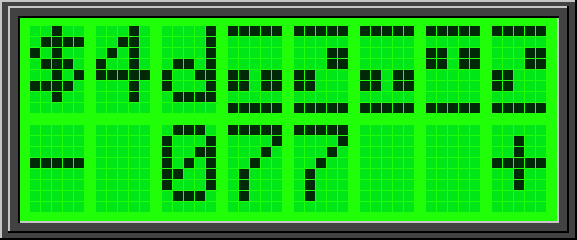

Umrechung in HEX und DIP:
Umrechnung in HEX und DIP

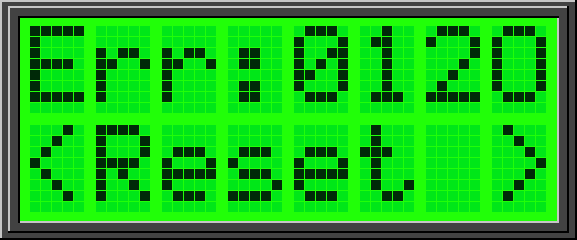

Fehlerzähler:
Fehleranzahl

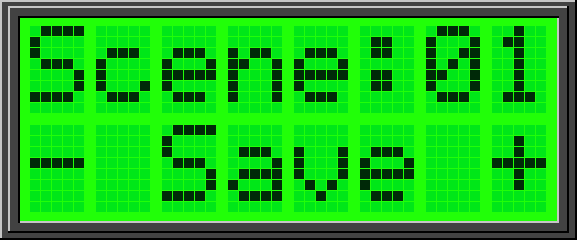

Speichern von Szenen in EEPROM
Szenenspeicherung

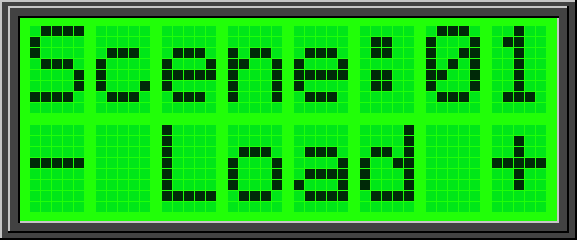

Aufrufen von Szenen aus dem EEPROM
Szenenspeicherung

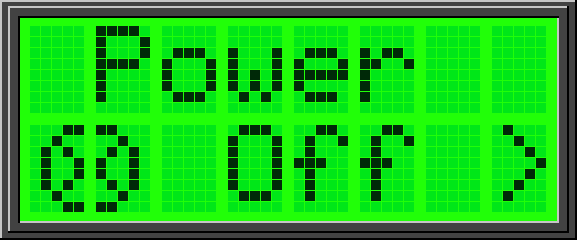

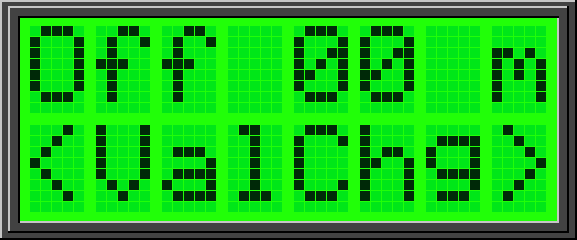

Optionales Power-Off nach x Minuten
Auto Power-Off
Ein- und Ausschalten der Hintergrundbeleuchtung
Licht



Die Funktionen werden in der Anleitung genauer beschrieben.




Vorschläge zum Einbau:



Dies ist eine Möglichkeit, wie der DMX-Tester aufgebaut werden kann:

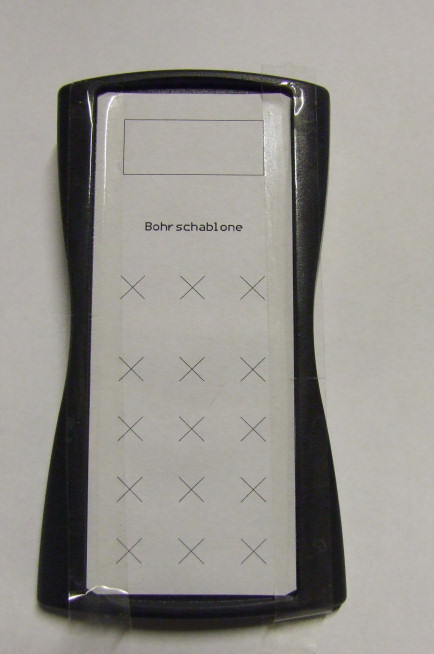

Das kleinste Gehäuse aus der Streaming-Line von Bopla mit Schutzgummi (Dieser ist wichtig wegen 2mm Platzgewinn im Gehäuse):

Bohrschablone

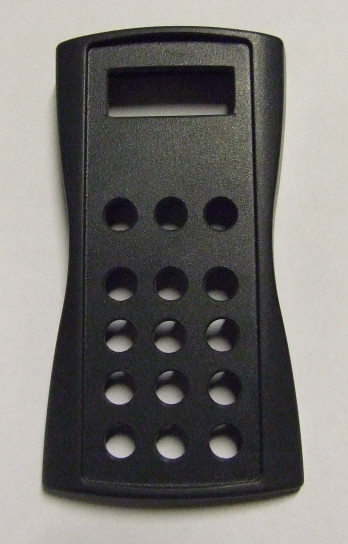

Die Bohrungen wurden mit einem Bohrer mit Zentrierspitze gemacht. Der Display-Ausschnitt gefeilt:


Gehäuse

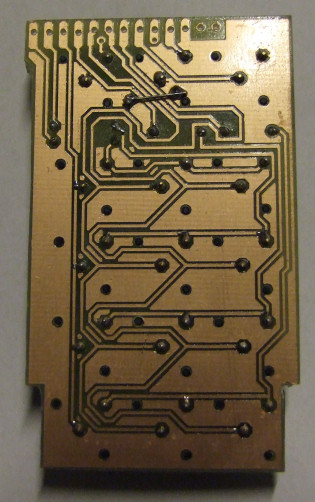

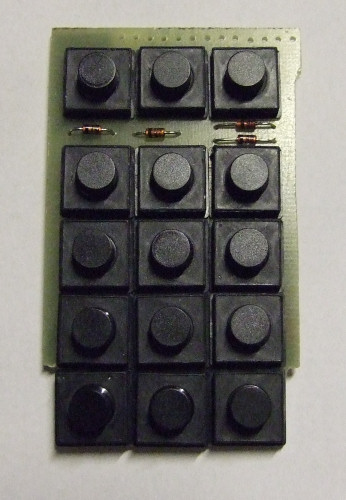

Für die Tasten wird eine einseitige Platine benötigt:


Tasten
Tasten

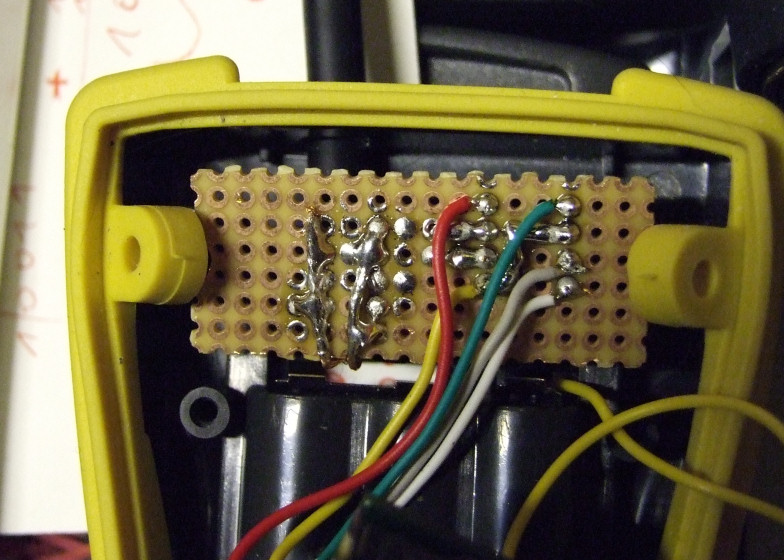

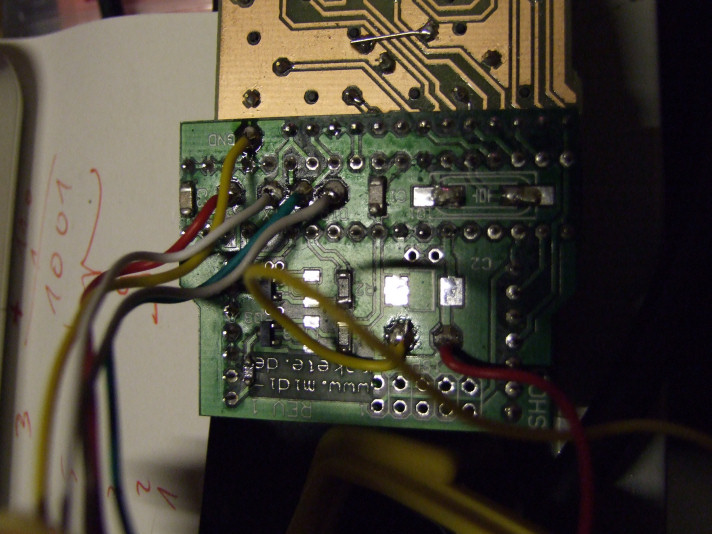

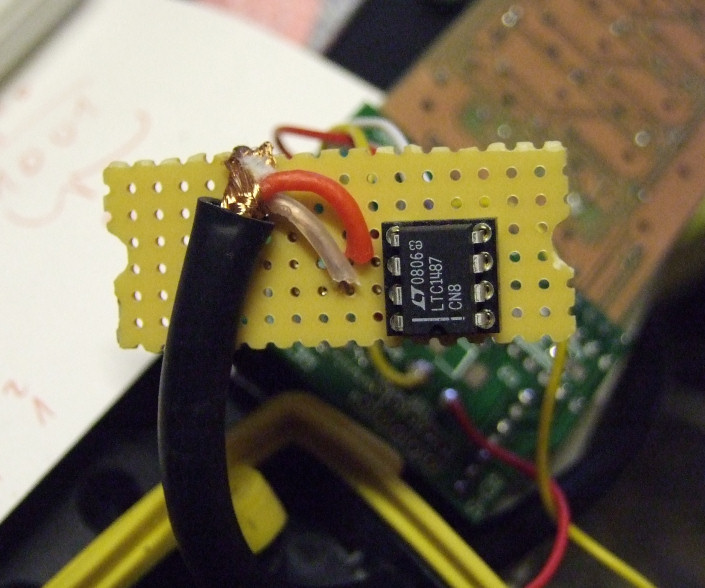

Anbindung des DMX mit einer kleinen Lochraster-Platine:


Gehäuse

Gehäuse

Gehäuse


Anschlussvariante mit einem Neutrik Kombistecker/-buchse "nc3fm-c":

Tester

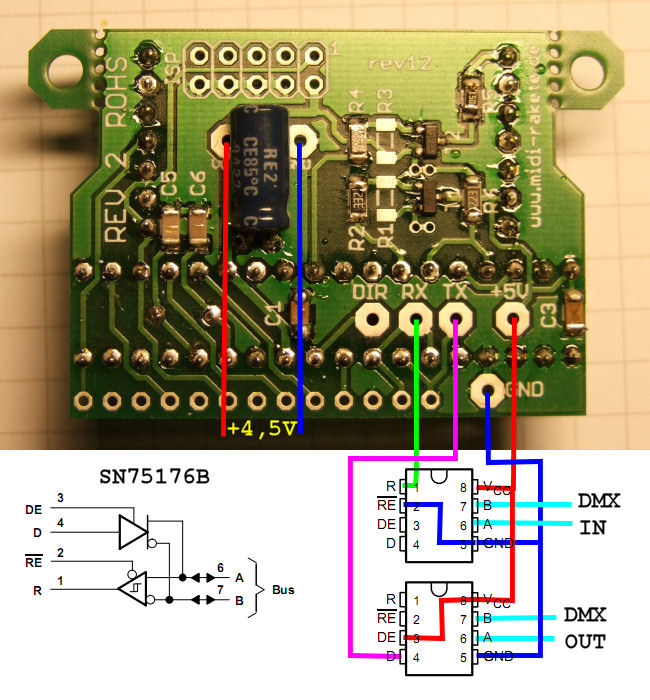

Anschlussvariante mit DMX In und DMX Out:

Tester

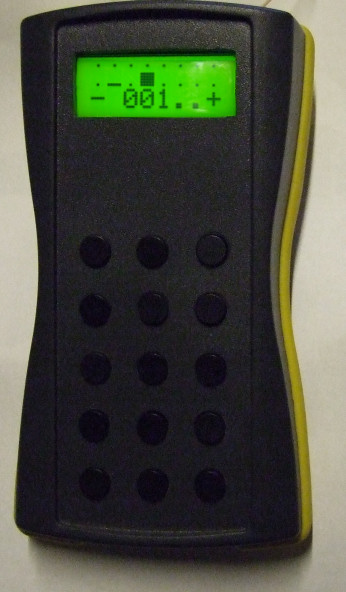

So sieht er nun aus. Der Kosten liegen bei ca. 60 Euro. Der Stecker/Buchse ist außerhalb an einen 20cm langen Kabel:

Tester

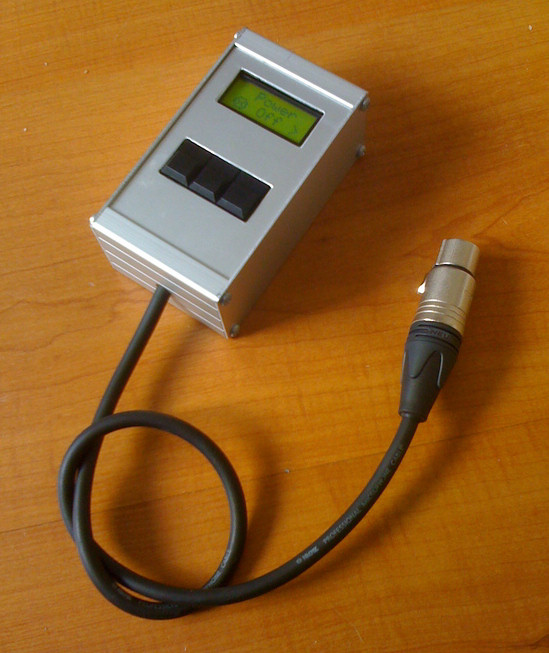

Auch eine schönes Gehäuse (3 Tasten Version). Wirkt sehr stabil.

Tester

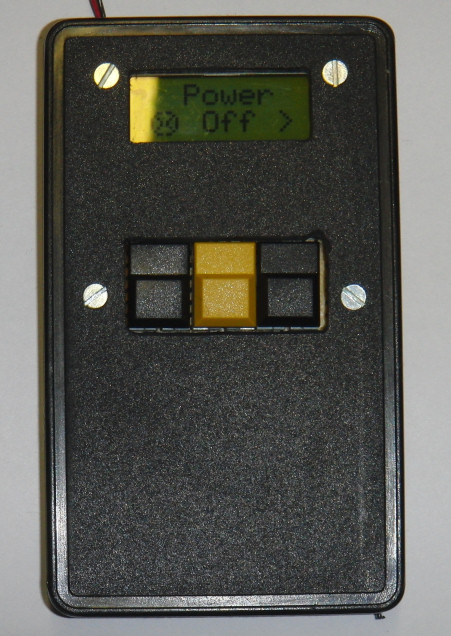

Eine reine 3 Tasten Version.

Tester
