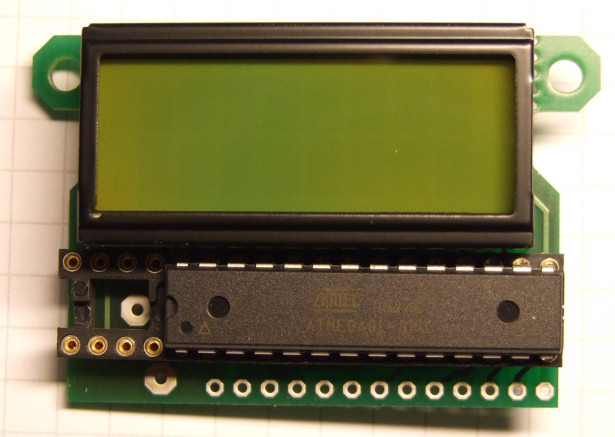

DMX-Address-Changer oder ein Gerät um DMX Adressen zu ändern. Herzstück dieser Schaltung das DMX-Multi-Board:




Funktionsweise:

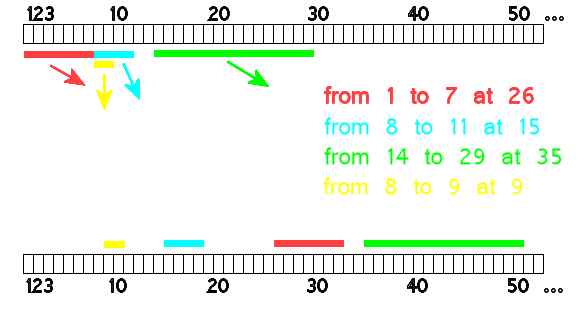

Das Gerät verwaltet bis zu 4 Bereiche, deren Anfangs-, End- und Zieladresse gewählt werden. Jeder DMX-Wert, der im Bereich zwischen Anfang und Ende liegt, wird an die Zieladresse verschoben. Zum besseren Verständnis sind die 4 Bereiche farblich gekennzeichnet:





Im Display wird ein Bereich (z.B. Bereich C) wie folgt dargestellt:




Die Schaltung verwaltet die DMX-Signale nur als TTL-Signale. Zur Anbindung an DMX wird noch ein "differential bus transceiver" wie z.B. dem SN75176 benötigt. Dadurch ist es möglich, die Platine in vorhandene Geräte einzubauen und direkt an 0V, +5V und DMX(TTL) anzuschließen. Wer will kann auch eine galvanische Trennung des DMX-Signals aufbauen.


Gleichzeitig werden die DMX Signale neu aufgebaut. Ohne Änderung der Adressen fungiert die Schaltung als "DMX-Signal-Refresher"
