Aktiver DMX-Tester (Mini).

Testet DMX-Signale auf Flankenwechsel, Polarität, Break, Mark-After-Break*, Startbyte und Dauertest. Durch Blinken der LED wird der Fortschritt der Messung angezeigt.

* Folgende Mark-After-Break-Zeiten werden angezeigt:

4us (DMX512 1986/1990)
8us (DMX512-A 2004)
12us (DMX512-A 2008)

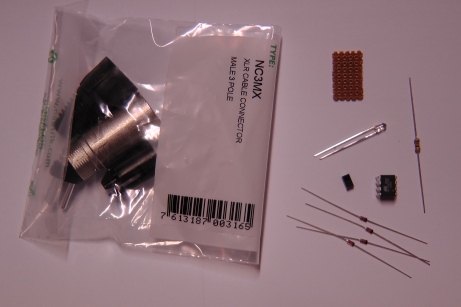

Bauteile und Lochrasterplatine

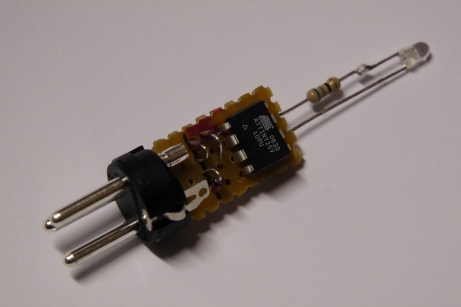

Bestückung: Bauteile von oben

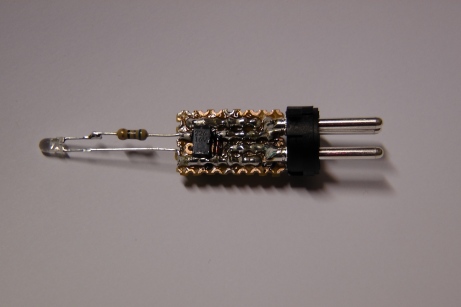

Lötseite

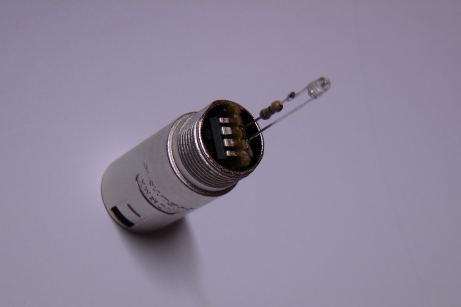

Die Platine im Neutrik-Stecker

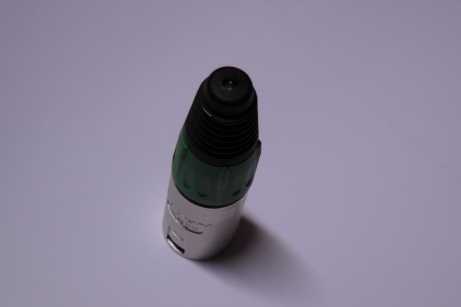

Fertig aufgebauter Tester

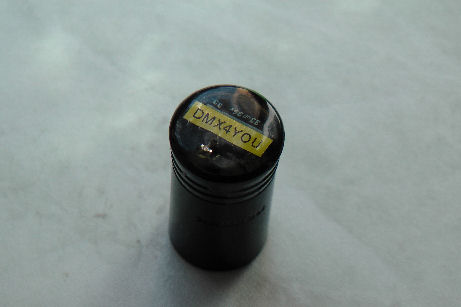

NEU: Die noch kleine Version mit Kunstharz ausgegossen. Er ist sogar kleiner als "der kleinste DMX-Tester" peperoni MicroTest.

Bauteileliste

Pos	Name	Anzahl	Beschreibung	Bestellnummer Reichelt
1	PCB	1	Lochrasterplatine	-
2	IC1	1	ATMEL ATtiny25v (v ist wichtig)	ATTINY 25V-10PU
3	D1-D4	4	Diode BAT43	BAT 43
4	D5	1	LED rot low current	LED 3-3500 RT
5	R1	1	Widerstand 68 Ohm	1/4W 68
6	C1	1	ElKo 33µF/35V
7	-	1	Neutrik XLR Stecker NC3MX	NEUTRIK NC-3MX

Preise bei Reichelt unter 5 Euro:


Nach Anschluss an ein DMX Signal werden folgene Messungen durchgeführt:


1 * Blinken = Spannung liegt an
2 * Blinken = Differenzsignal erkannt
3 * Blinken = Break erkannt
4 * Blinken = MAB 4 us erkannt
5 * Blinken = Startbyte ist 0
6 * Blinken = 1. Kanalbyte erkannt
7 * Blinken = MAB 8 us erkannt
8 * Blinken = MAB 12 us erkannt

Pulsierendes Licht = Dauertest

LED für 2 Sekunden aus = Fehler

Sollte nach 4-8 * Blinken regemäßig ein Fehler kommen, kann u.a. die Leitung verpolt sein. Auch eine verpolte DMX-Leitung kann kurzzeitig Symbole von Break, MAB und Bytes enthalten.
