Der wohl kleinste DMX-Test-Sender der Welt

Durch die Spezifikation RS485 kann DMX schon mit 0,2Vss betrieben werden. Dieser DMX-Tester wird mit 3 Knopfzellen betrieben und steuert 64 DMX-Kanäle der Reihe nach an.

DMX-Tester:

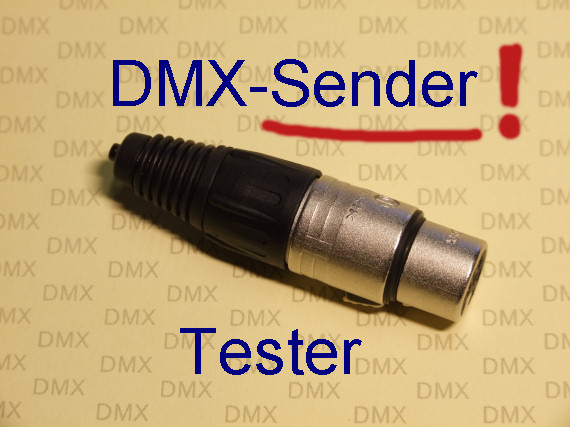

DMX-Tester in XLR-Buchse

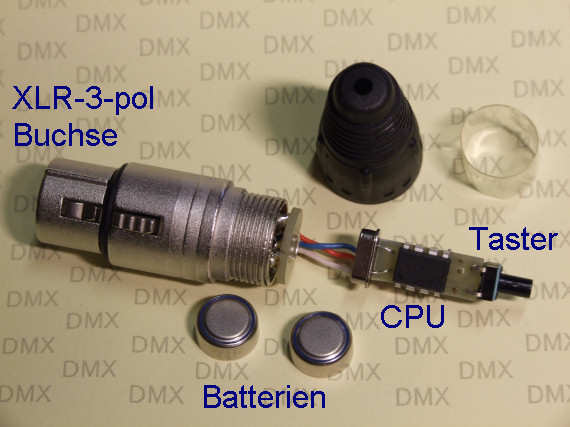

DMX-Tester zerlegt

DMX-Tester zerlegt

Version 0.1 : Taster, der direkt die Stromversorgung schaltet. Probleme, falls Taster prellt oder kurz losgelassen wird. Zähler der Adresse startet wieder bei 1.

Version 0.2 : Taster weckt IC aus Sleep-Modus, steuert die 64 Lampen an und geht wieder in den Sleep-Modus. Trotzden waren die Batterien nach 2 Tagen leer ;-(

Hier muss nochmal eine Überarbeitung erfolgen. Genaue Dokumentation zum Nachbau ist zur Zeit in Arbeit.
