DMX Terminal.

Einfacher und preiswerter DMX-Sender für DMX-Ausgabe OHNE DMX-Software. Eingabe der Werte der Ports erfolgt über ein Terminalprogramm und Tastatur. Eher geeignet für Bastler, die schnell mal ein DMX-Signal brauchen.

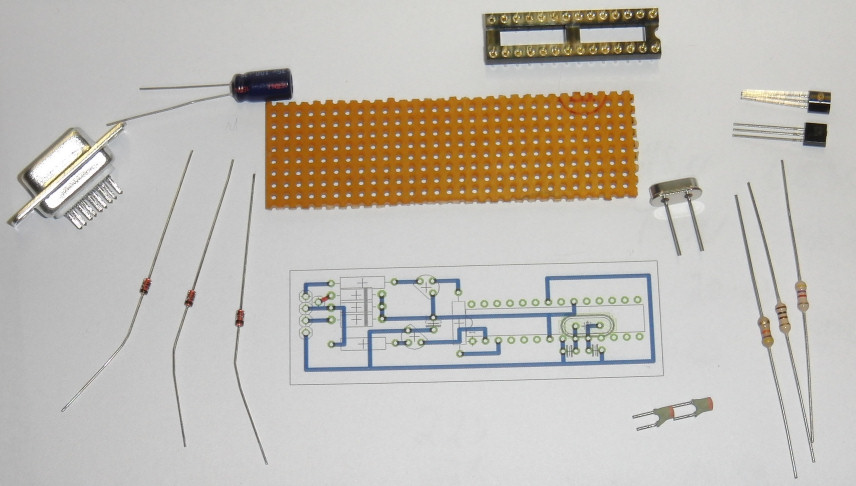

Bauteile und Lochrasterplatine

Bauteile

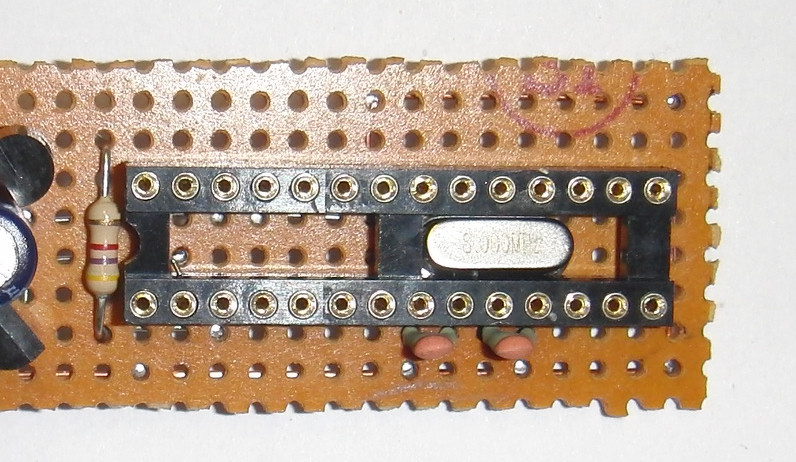

Der Platz des Quarzes

Quarz innerhalb IC-Sockel

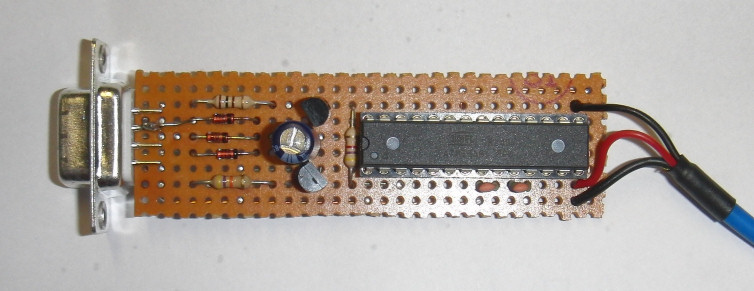

Bestückung

Bestückung

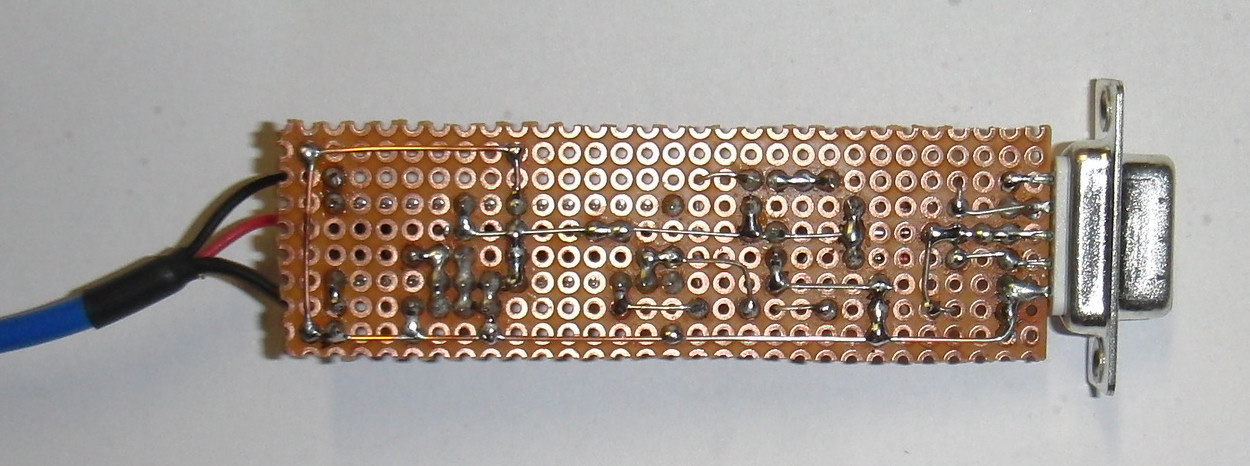

Lötseite

Lötseite

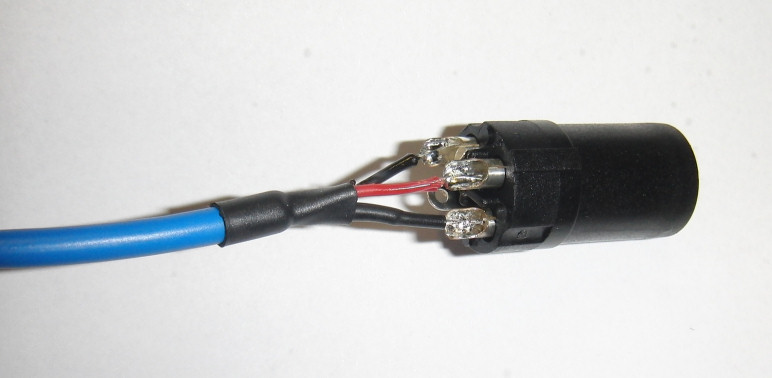

Buchse

Buchse

Bauteileliste

Pos Name Anzahl Beschreibung Bestellnummer Reichelt
1 PCB 1 Platine -
2 IC1 1 ATMEL ATMEGA8L-8PU ATMEGA 8L8 DIP
3 - 1 IC-Sockel 28pol schmal GS 28P-S
5 - - - -
6 - folgt noch- - -
7 - - - -
8 - - - -

Preise bei Reichelt unter 5 Euro:


Nach Anschluss an die serielle Schnittstelle oder USB/Seriell-Adapter sollte sich das IC wie folgt melden:


RS-232 to DMX (c) w.dunczewski
www.midi-rakete.de www.dmx4you.de
COM = 9600 8N1 no handshake
a@v = set address@value)"
a = 1..512
v = 0..255
a = get value of address
S = save to EEPROM
L = load from EEPROM
C = clear EEPROM
You can use '+' instead of '@'

Um also zwei Lampen an Adresse 3 und 5 anzuschalten muss man wie folgt eingeben:
3@255
5@255
