DMX-2-Text Display

Mit dieser Schaltung können DMX-Werte als Texte dargestellt werden. Über den 33. Kanal kann das Licht des Display gesteuert werden. Weiterhin kann Blitzlicht mit einer hellen, weißen LED angeschlossen werden.

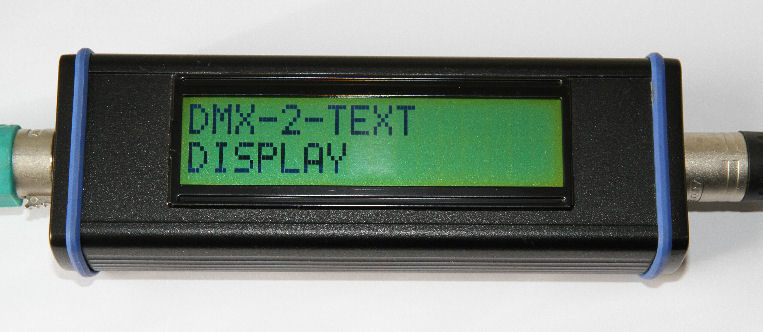

Fertiger Aufbau:

DMX Text Konverter

Die Stromversorgung erfolgt über 3 Batterien je 1,5V. Eine Mikroprozessor Typ Atmel MEGA empfängt das DMX Signal und stellt die DMX Werte als ASCII Zeichen auf dem Display dar. Die DMX-Startadresse ist im EEPROM gespeichert und kann über einen besonderen Setup-String beim Start geändert und gespeichert werden.

DMX Text Konverter

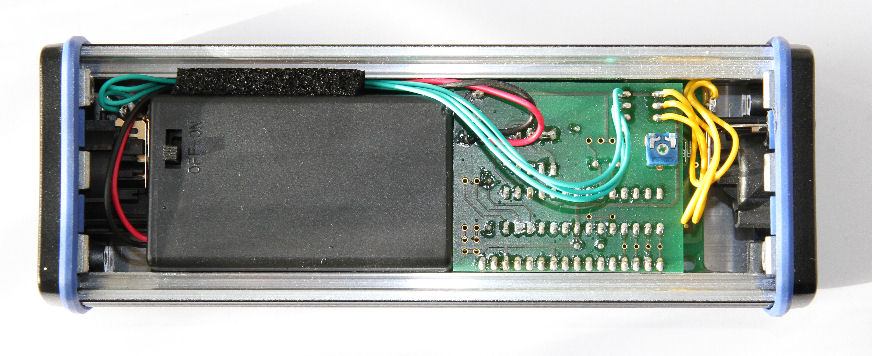

Es ist ein sehr kompakter Aufbau möglich. Das DMX-Signal wird durchgeschleift.

DMX Text Konverter

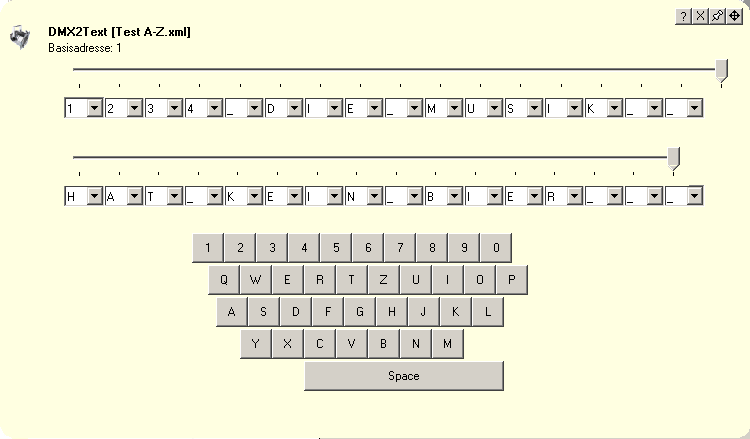

Für das DMX-Programm DMXControl gibt es eine DDF zum einfachen Erstellen von Texten.


DMX Text Konverter


Ein paar Platinen der Prototypreihe REV101 können zum Selbstkostenpreis per E-Mail bestellt werden.

Bauteileliste

Pos Name Anzahl Beschreibung Bestellnummer Reichelt
1 PCB 1 Platine REV101 bei info@midi-rakete.de
2 IC1 1 ATMEL ATMEGA8L-8PU ATMEGA 8L8 DIP
3 IC2 1 SN75176BP SN 75176BP
4 - 1 IC-Sockel 28pol schmal GS 28P-S
5 - 1 IC-Sockel 8pol schmal GS 8P
6 Q1 1 Quarz 8MHz 8,0000-HC49U-S
7 LCD1 1 Display 16x2 LED LCD 162F LED
8 R1 2 Trimmer 10k ACP 6-L 10K
9 R2 1 Widerstand 4k7 SMD 1/4W 15
10 R3 1 Widerstand 27R SMD 1/4W 15
11 R4, R5 1 Widerstand -
12 C2 1 Elko 100uF/35V Radial RAD FR 100/35
13 C3,C4 2 Kondensator 100nF SMD X7R-G1206 100N
14 C1,C2 2 Kondensator 22pF/63V SMD NPO-G1206 22P
15 - 1 Kontaktleiste AW 122/20
16 - 1 Buchsenleiste SPL 20
17 - 1 Gehäuse ABPH 600-150
