Einfache Schaltung mit einem Atmel Mega 8, der nur mit 8 MHz getaktet ist.

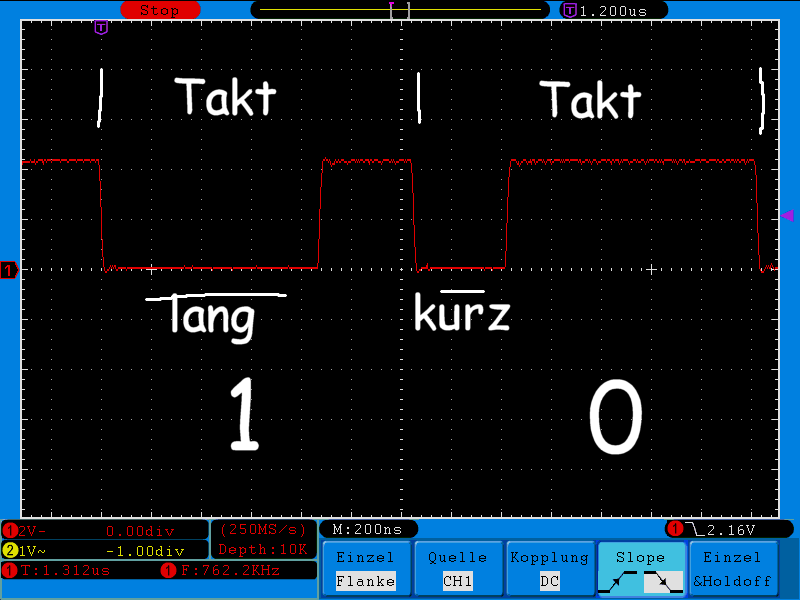

Das Signal für den TM1829 sieht wie folgt aus. Ein Bit besteht auf zwei Flankenwechsel. Es fängt mit einem Wechsel von High nach Low an. Die Low Zeit entscheidet über Wert 0 oder 1. In der langsamen Betriebsart mit 800 kBit/Sekunde entspricht eine Low Zeit von 300ns einer 0, und eine Low Zeit von 800ns einer 1. Die High Zeit danach sollte so gewählt werden, dass die Bitrate 800 kBit/Sekunde beträgt (800 kHz). Die High Zeit kann auch größer sein, solange sie nicht in die Nähe der Break Zeit kommt.

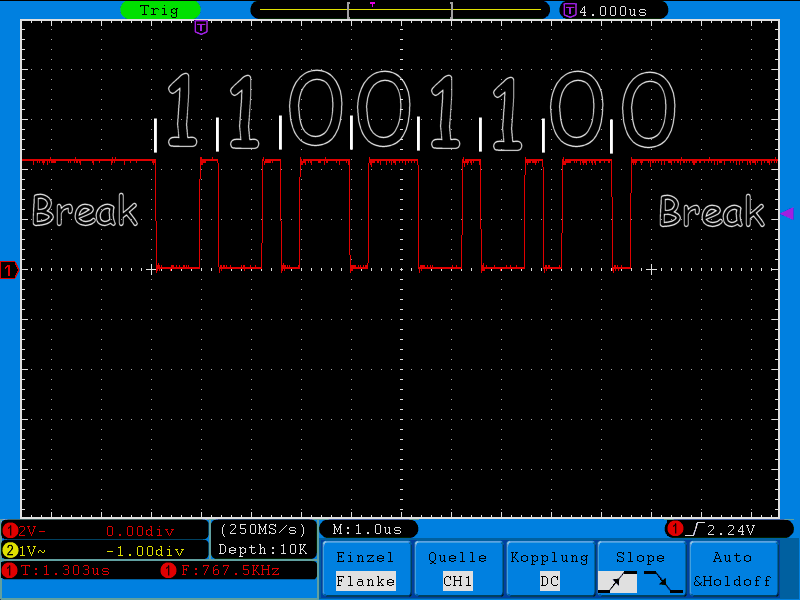

Im folgenden Bild werden 8 Bit (1 Byte) übertragen. Wenn alle Bytes übertragen wurden, wird ein Break Signal gesendet. Beim letzten Bit bleibt der High Pegel mindestens 500µs (500.000 ns) auf High bevor das 1. Bit des 1. Bytes (für die 1. LED) wieder mit einem Low Pegel anfängt.
Für den WS2812 B (High Speed 800kHz) ist das Signal (nahezu) indentisch mit dem des TM1829 jedoch invertiert und die Breakzeit ist nur 50µs (50.000 ns).

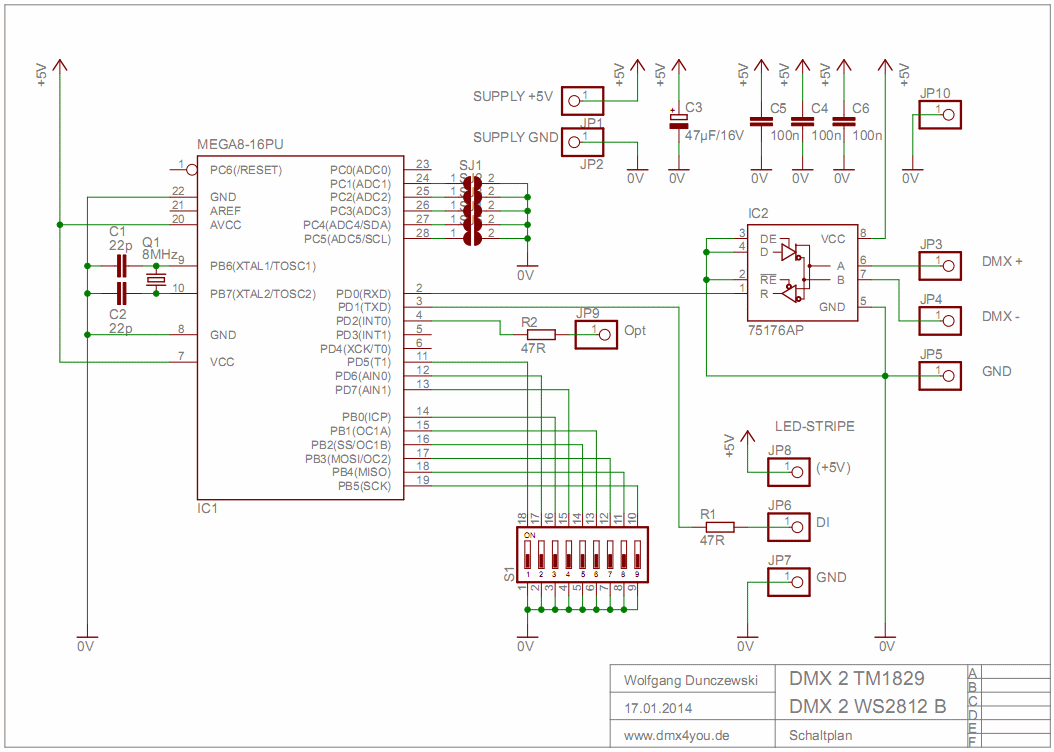

Das ist der Schaltplan:

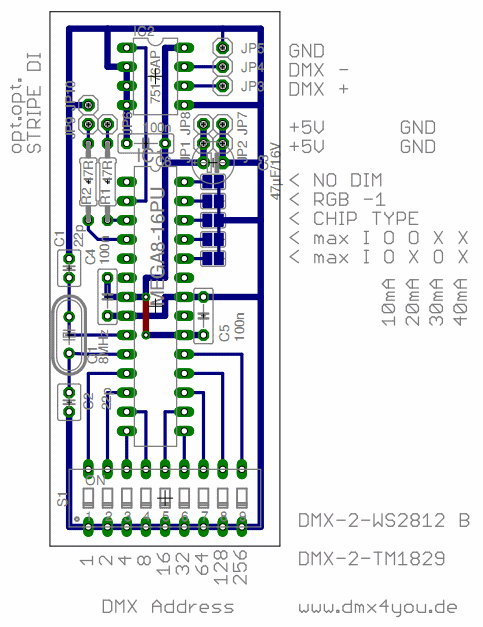

Das Platinenlayout ist so gewählt, dass die Schaltung einfach auf Lochrasterplatine nachgebaut werden kann:
Brücke (rot) beachten

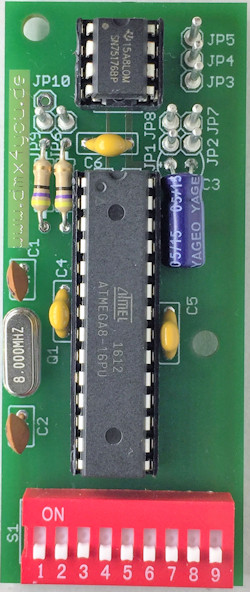

So sieht die fertige Schaltung aus:

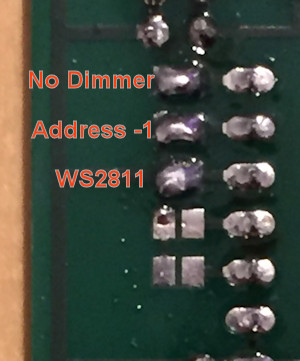

Jumper für Betrieb eines WS2811 Stripes ohne Dimmerfunktion:
Die Jumper auf der Unterseite sind Brücken von den Pins 28,27,26 nach GND.
Jumper "NO DIM". Der erste Kanal (Dimmer) wird nicht ausgewertet.
Jumper "RGB-1". Der erste Kanal (Dimmer) wird nicht für den Dimmer reserviert. Der erste LED fängt bei Kanal 1 an. Normalerweise werden "NO DIM" und "RGB-1" gleichzeitig geschlossen.
Jumper "CHIP TYPE". Offen = TM1829 / GND = WS5521

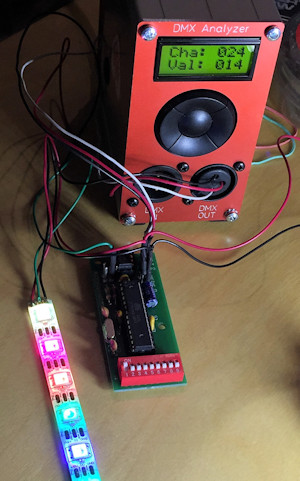

Testaufbau:
