Binärcodierer mit dezimaler Anzeige.
Diese Schaltung ersetzt einen binär codierten DIP Schalter (Mäuseklavier) für Adressen
von 0-511. Der Prozessor ist ein Atmel ATMEGA8-16, dessen Pins alle bis auf den
Resetpin ausgenutzt werden. Durch 10 Adressausgänge kann auch der Wert 512 als DMX
Adresse ausgegeben werden. Die zuletzt eingestellte Adresse wird nach ca. 8
Sekunden in das EEPROM gespeichert und nach einem Neustart wieder aus dem EEPROM gelesen.
Das Speichern ins EEPROM wird durch kurzes Anzeigen von "SAF" angezeigt.

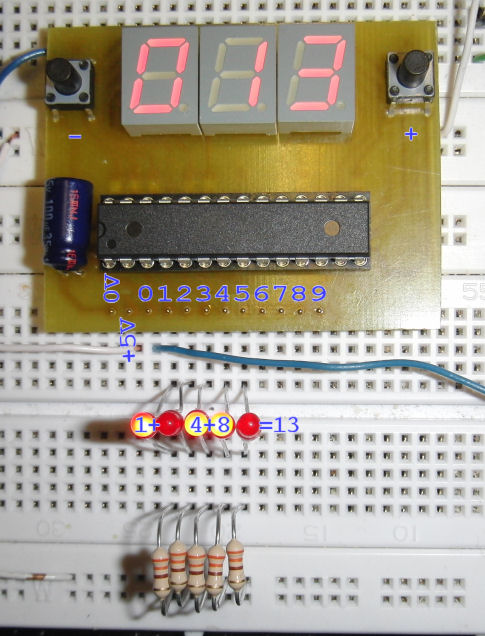

Binärcodierer

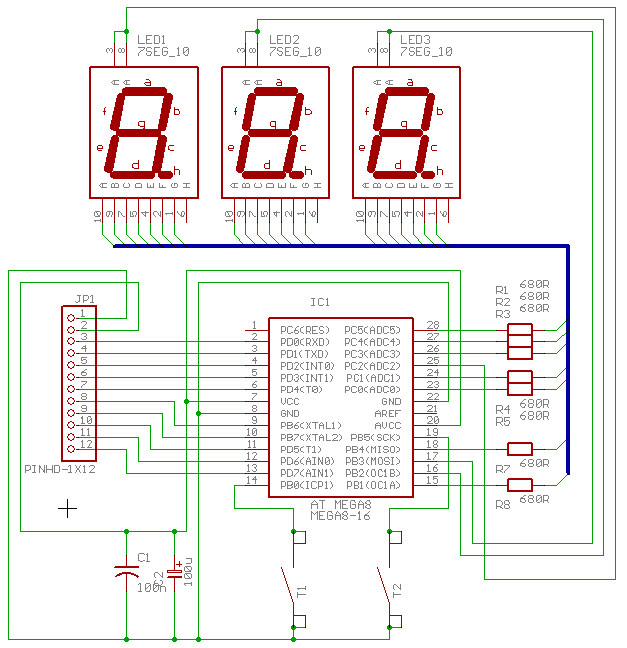

Schaltplan
| Pos | Name | Anzahl | Beschreibung | Bestellnummer Reichelt |
|---|---|---|---|---|
| 1 | PCB | 1 | Platine | - |
| 2 | IC1 | 1 | ATMEL ATMEGA8-16PU | ATMEGA 8-16 DIP |
| 3 | T1,T2 | 2 | Kurzhubtaster | TASTER 3301B |
| 4 | - | 1 | IC-Sockel 28pol schmal | GS 28P-S |
| 5 | C1 | 1 | Keramikkondensator 100nF | Z5U-100N |
| 6 | C2 | 1 | Elko 100uF/35V | RAD 100/35 |
| 7 | LCD1 | 3 | 7 Segment Anzeige 10mm rot | SA 39-11 RT |
| 8 | R1-R8 | 8 | Widerstand 680 Ohm 1206 | SMD 1/4W 680 |

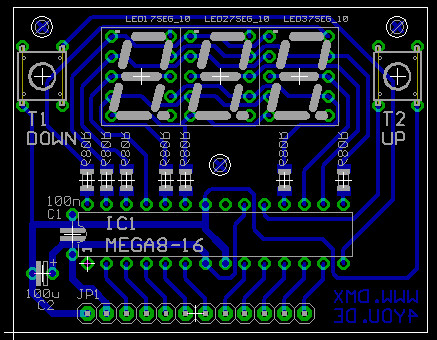

Bestückung
Firmware als Intel-Hex-Code:
active low (zieht gegen 0V, sonst offen)

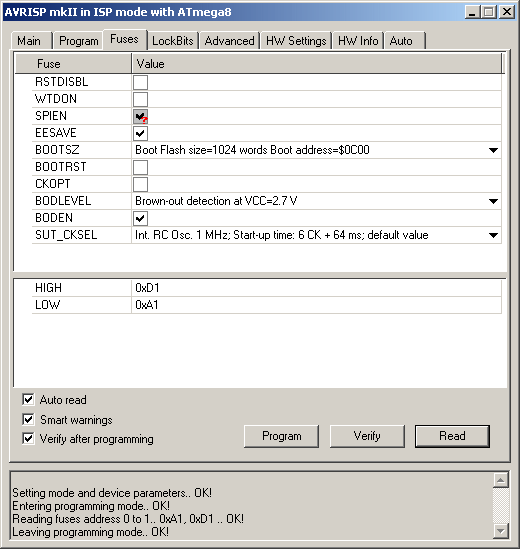

Fuses:
